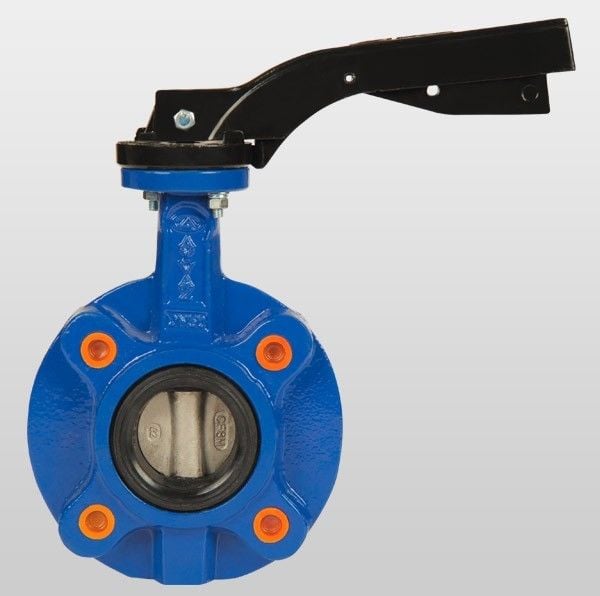

Ayvaz Kelebek Vana Lug Tip Nikel Klapeli KV-8 (DN25-DN300)

Ayvaz KV-8 Lug Tipi Kelebek Vanalar

Açıklamalar

Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.

Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Ayvaz KV-8 Lug Tipi Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.

Malzeme Yapısı:

Gövde: GG25 Pik Döküm

Disk: Nikel Kaplı Sfero Döküm

Bağlantılar:

Lug Tipi

Nominal Çap:

DN25 (1” ) – DN300 (12” )

Basınç Değerleri:

Maks. 16 bar’ a kadar

Sıcaklık Aralığı:

Malzeme yapısına göre -10ºC’ den 130ºC’ ye kadar.

Uygulamalar

- Isıtma, havalandırma ve iklimlendirme sistemleri

- Su arıtma ve dağıtım sistemleri

- Maden sanayii

- Gemi inşaası ve sondaj tesisleri

- Kimyasal ve petrokimyasal tesisler

- Gıda ve kimya işletmeleri

- Petrol ve gaz prosesleri

- Yangın söndürme sistemleri
