Ayvaz Emniyet Ventili / Paslanmaz Çelik(0,3-10,5 BAR) 11/4''

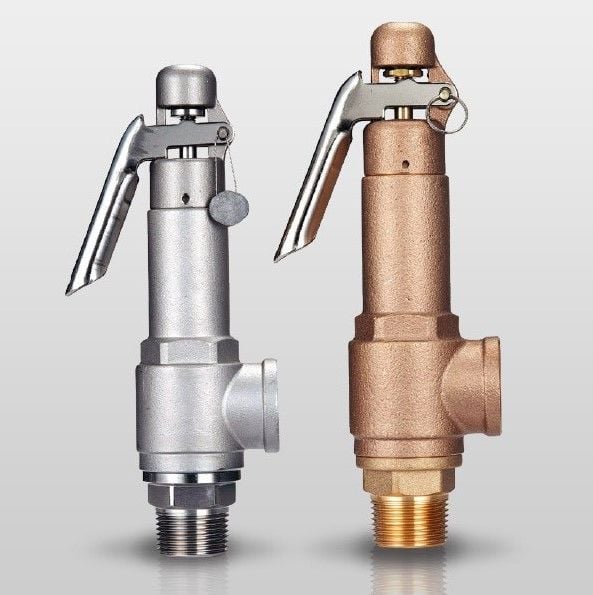

Ayvaz L9-LS Paslanmaz Çelik Dişli Emniyet Ventili

Ürün Açıklaması:

Ayvaz L9-LS Paslanmaz Çelik Dişli Emniyet Ventili

Farklı akışkanlara ve belli bir basınca göre dizayn edilmiş olan sistemlerin tüm olumsuzluklara karşı korumaya alınması için, dizayn basıncı belli bir değer üzerine çıktığında akışkanın (buhar, sıvı, gaz) kontrollü olarak tahliye edilmesini sağlayan vanalara emniyet ventili denir. Basınçlı kaplarla ilgili alınması gereken emniyet kuralları içerisinde, basınçlı kap genellikle 2 adet emniyet ventili ile techiz edilmektedir.

Emniyet Ventilinin Görevi

Sistem basıncının, ventilin ayar edildiği basınç değerinin üzerine çıkması halinde belirli miktarda buhar, gaz veya sıvıyı tahliye eder. Böylelikle emniyet altında tutulması istenen basınç sistemini müsaade edilmeyen basınç yükselmelerine karşı korur.

Emniyet ventilini mümkün olan en az basınç düşümü ile tekrar kapamalı ve ventil sonraki açmaya kadar sızdırmaz olarak kalmalıdır.

Emniyet ventili; tam tahliye kapasitesine, ayarlanan basıncın maksimum %10 basınç artmasıyla ulaşır. Emniyet ventilinin kapama basıncı: Sıkıştırılabilen maddelerde ilk açma basıncının (ayar basıncının) maksimum %10, sıkıştırılamayan maddelerde ise maksimum %20 altındadır.

Montaj

1- Depolama ve nakliye ve montajı itina ile yapılmalıdır.

2- Montaj zamanına kadar ventil yabancı madde ve tozlardan korunmalıdır.

3- Ventil mili, ekseni düşey olacak şekilde montaj yapılmalıdır.

4- Emniyet ventili ile basınçlı kap arasında herhangi bir vana konulmamalıdır.

5- Emniyet ventili montaj edildiği yerde kolayca müdahale edilebilir alana sahip olmalıdır.

6- Emniyet ventili çıkış borusu en kısa yoldan atmosfere açılmalıdır.

7- Emniyet ventili, çıkış borusu çıkış istikametinde eğimli olmalıdır.

8- Eğer emniyet ventili sonrası yükselme söz konusu ise dirsek kısımında oluşabilecek suyu almak için drenaj, pot (iç içe geçmiş iki boru), çap büyütme gibi seçeneklerden birinin dizaynı yapılmalıdır.

9- Her bir emniyet ventili için ayrı çıkış hattı yapılmalıdır. Eğer egzoz borusuna girişi olacak ise; emniyet ventili çıkışı ile egzoz arası mesafe minimum 4 metre olmalıdır.

Ayar: Emniyet ventilleri uygulama yerinde kolayca ayarlanabildiği gibi ayarları yapılmış olarak da temin edilebilir.
