Ayvaz Seviye Ölçüm Cihazı / EG-11 / Panosuz 1000

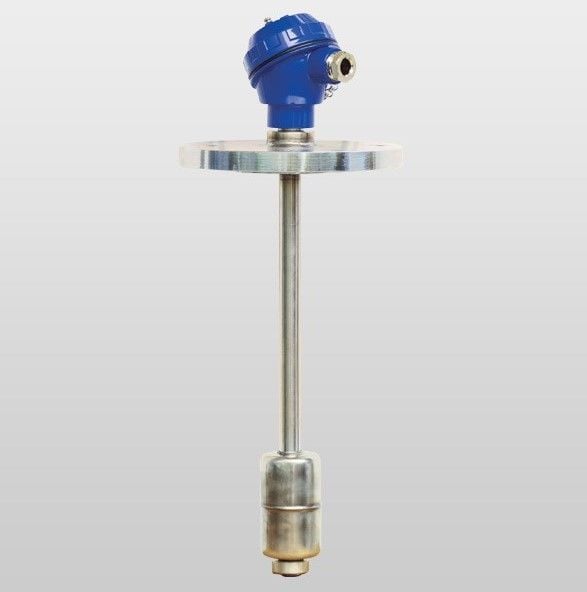

Ayvaz EG-11 Seviye Ölçüm Cihazı

Ürün Açıklaması:

EG-11 Seviye Ölçüm Cihazı

Ayvaz EG-11 kapalı çevrimle çalışan bir kontrol cihazıdır. Ana sezgi elemanı olarak şamandıra kullanılmaktadır. Sıvı seviyesindeki değişim, şamandıranın tüp boyunca doğrusal hareketine neden olmaktadır. Şamandıranın hareketi, içinde bulunan daimi mıknatıs yaratımıyla yardımcı sezgi elemanı reed switch’leri uyarır ve reed switchlerin açık veya kapalı olması durumuna göre sinyal üretilir. Üretilen sinyal dijital gösterge elemanı tarafından algılanır. İkili düzene göre çalışan dijital gösterge sinyali değerlendirerek konumu bildirir.

EG-11 seviye kontrol cihazları üstten bağlantısı yapılan tanklardaki seviyeyi tankın şekline bağlı kalmaksızın cihaz ile birlikte verilen kontrol panosunun eşliğinde 4-20mA ve 4-20V otomasyon sistemine çıkış verir. Cihaz içerisine montajı yapılan reed switch’ler, boru üzerinde hareket eden mıknatıslı şamandıra nedeniyle omaj sinyali verir. Bu sinyali EG-112R kontrol panosu yardımıyla 4-20mA ya da 4-20V çevirebiliriz.

Aynı zamanda pano üzerinden istenen noktalarda 4 adet kontak almak mümkündür. Direkt olarak 4-20mA otomasyon sinyaline uyumlu sistemlerde pano gerekmeden cihaza imalat sırasında konverter entegre ederek bu sinyal verilebilir.
